三相配電干式變壓器繞組排列

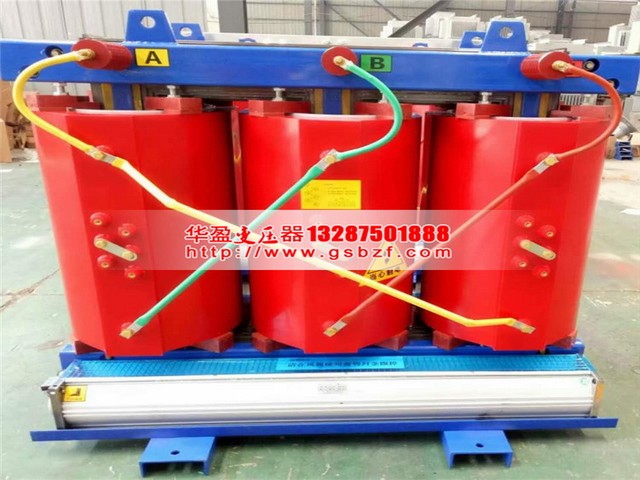

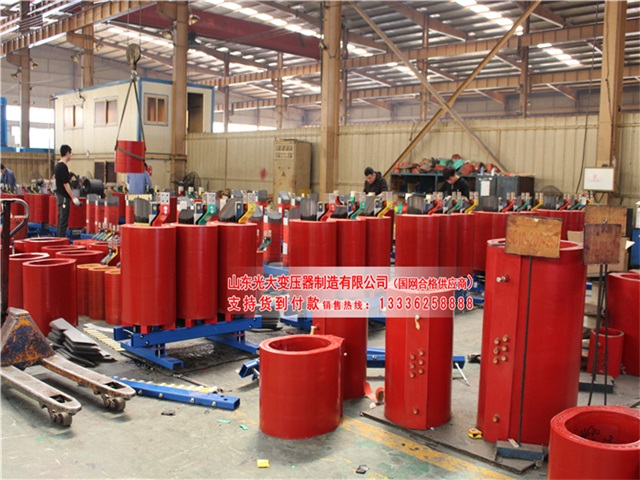

　　三相配電干式變壓器，由支架、鐵芯、線圈繞組構成，線圈繞組接有引出端子，其鐵芯外側線圈為三繞組結構，三繞組分別有低壓繞組、中壓繞組和高壓繞組。各繞組輻向排列。每相每一繞組用環氧樹脂澆注為一體。

　　本實用新型還可以采用如下技術措施：

　　上述的三相配電干式變壓器，其鐵芯外側線圈的三繞組結構，從內向外依次為低壓繞組、中壓繞組和高壓繞組。低壓繞組繞在鐵心外側，中壓繞組繞在低壓繞組外側，高壓繞組繞在中壓繞組的外側。

　　上述的三相配電干式變壓器，其高壓繞組采用多層分段圓筒式線圈纏繞結構方式。

　　上述的三相配電干式變壓器，其繞組的多層分段圓筒式線圈有換位纏繞結構。

　　本實用新型具有的優點和積極效果：

　　1，國家標準規定的空載損耗值;正規廠家不超過此值，但是有造誤差，都比較接近。1653偏差不超過10%;所以具體值問廠家才能知道。一般都接近此值，小廠略微超過此值。

　　2，包封線圈配電變 /非包封線圈配電變 /包封線圈電力變/非包封線圈電力變，9型變壓器 2349 2682 2520 2862 ，10型變壓器 2088 2384 2240 2544 。

　　3，計算考慮一年變壓器不下網，全年都掛網運行; 假如是SCB9-1250/10-0.4的話，是包封線圈配電變，是9型的，一年的空載用電量就是：2.349*24*365=20577.24kWh; 假如是SCB10-1250/10-0.4的話，是包封線圈配電變，是9型的，一年的空載用電量就是：2.088*24*365=18290.88kWh; 假如SGB9-1250/10-0.4，是非包封配電變，是9型的，一年的空載用電量就是：2.682*24*365=23494.32kWh。

　　本實用新型提供了一種全新的三相配電干式變壓器，大大擴大了樹脂澆注干式電力變壓器的使用范圍和領域。高壓繞組采用多層分段圓筒式繞制型式，有效減少了層間電壓，有效控制了段間電壓，降低了產品局部放電量。大大提高了變壓器的整體工作效率和性能。
