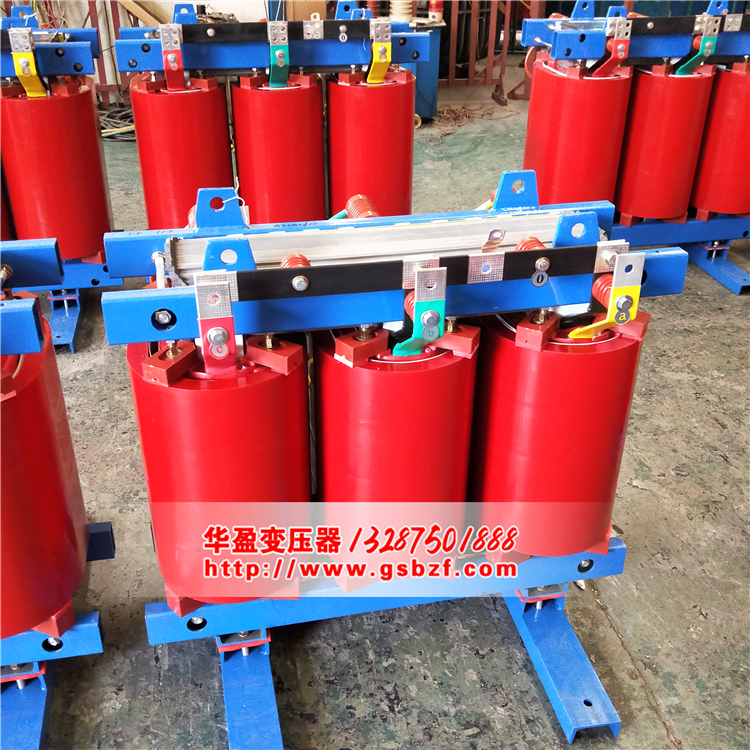

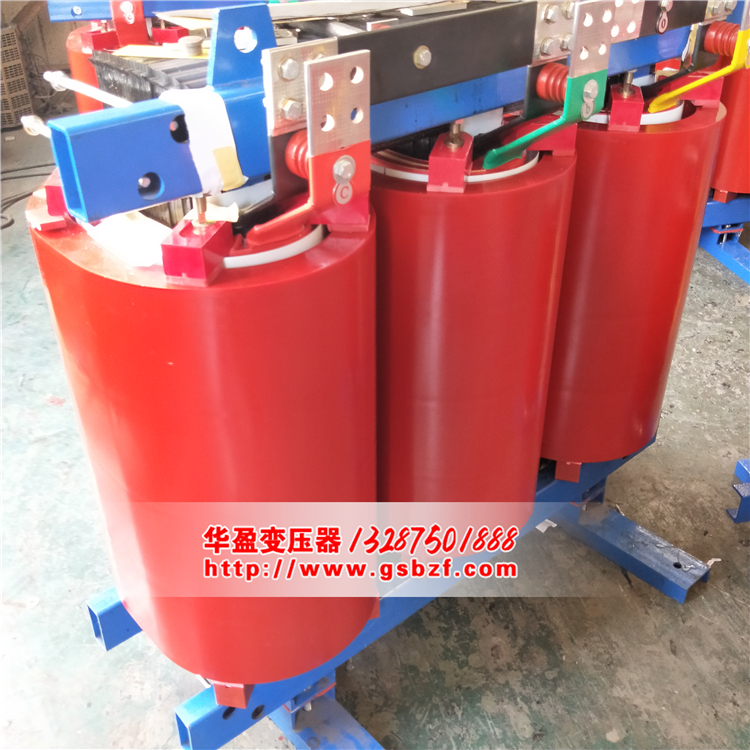

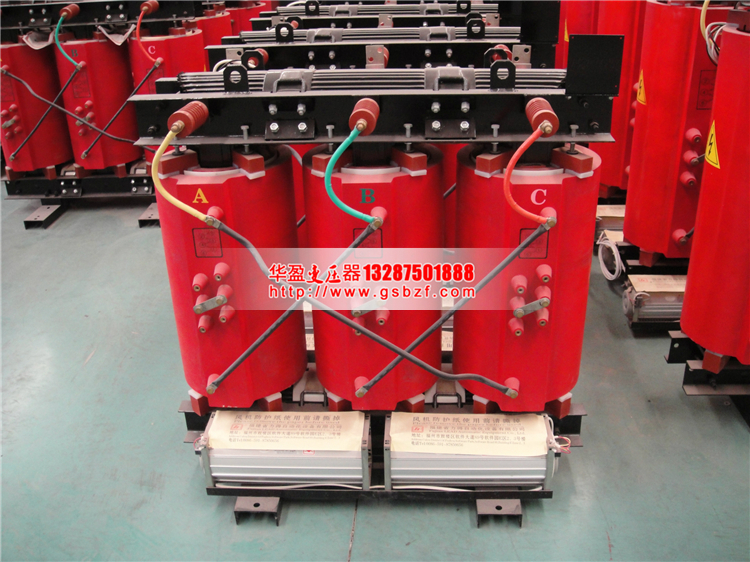

SCB10環氧樹脂干式變壓器

       SCB10環氧樹脂干式變壓器具有安全，阻燃防火，無污染，可直接安裝在負荷中心。免維護、安裝簡便。防潮性能好，停運后不經預干燥即可投入運行。損耗低，局部放電量低、噪音小、強迫風冷條件下可以120%額定負載運行。自己備有完善的溫度保護控制系統，為變壓器安全運行提供可靠保障。

SC10 10KV系列環氧樹脂澆注干式配電變壓器

產品基本屬性

　　型號：SC(B)10、SC(B)11、SC(B)13

　　電源相數：三相

　　額定功率：630W~6300W

　　頻率特性：工頻

　　繞組形式：雙繞組

　　鐵心形式：心式

　　外形結構：立式

　　額定電壓：10KV(11、10.5、6.6、6.3、6KV)

　　聯結組別：Dyn11或Yyn0

　　額定低壓：0.4KV

　　絕緣水平:LI75AC35/AC3

　　產品用途

　　產品用于高層建筑、商業中心、醫院、機場、車站、地鐵、船舶、化工、隧道、礦井、住宅小區等嚴格要求防火的場所。

　　產品特點

　　1、防火性能好。作為變壓器絕緣材料的環氧樹脂結合玻璃纖維具有難燃易熄的特性，不會因短路產生電弧、防燃、防爆，可深入負荷中心供電。

　　2、安裝運行經濟。環氧變壓器可安裝在負荷附近，降低了安裝費用，減少了線路能耗。

　　3、免維護、無污染，環氧變壓器無油，無須維護，不會因滲油對環境造成污染，也省去了大量的維護工作和費用。

　　4、防潮性好?？稍?00%溫度下正常運行，恢復運行無須預干燥。

　　5、絕緣性能好，局部放電量低?？苟搪?，耐雷電沖擊能力強。

　　6、損耗低，效率高，運行成本低。長期運行效益明顯。

　　7、噪聲小，散熱能力強。強迫風冷條件，具有150%的過載能力。

　　8、有防盜特性。銅線圈由環氧樹脂及玻璃纖維封固，很難拆銅線變賣，因而可起到防止變壓器被盜竊的作用。

　　9、可配備溫度顯示控制配置，為變壓器的安全運行提供可靠保障。

　　10、組成結構包含：高壓端子、夾件、高壓連接桿、高壓分接頭、高壓連接片、低壓線圈、高壓線圈、冷卻氣道、墊塊、底座、風機。

　　技術要求：

　　1.標準：GB1094-1996、GB6450-1986、GB/T10228-1997、符合DIN42523、IEC726

　　2.容量范圍：30-2500kVA

　　3.電壓等級：10kV、35kV

　　4.調壓方式：無勵磁調壓或有載調壓

　　5.分接范圍：±5%、±2×2.5%、±4×2.5%

　　6.頻率：50Hz或60Hz

　　7.相數：三相或單相

　　8.聯結組標號：Yyn0，Dyn11或其它

　　9.短路阻抗：標準阻抗(見性能參數)

　　10.海拔小于1000m，環境溫度低于40℃。超過上述使用條件時，應按照標準做相應的定額調整

　　11.溫升：100K

　　12.冷卻方式：自冷(AN)或風冷(AF)

　　13.防護等級：IP00、IP20、IP23

　　14絕緣等級：F級

　　15.絕緣水平：

　　(1)10kV級產品工頻耐壓35kV，雷電沖擊電壓75kV

　　(2)20kV級產品工頻耐壓50kV，雷電沖擊電壓125kV

　　(3)35kV級產品工頻耐壓70kV，雷電沖擊電壓170kV

　　產品特點：

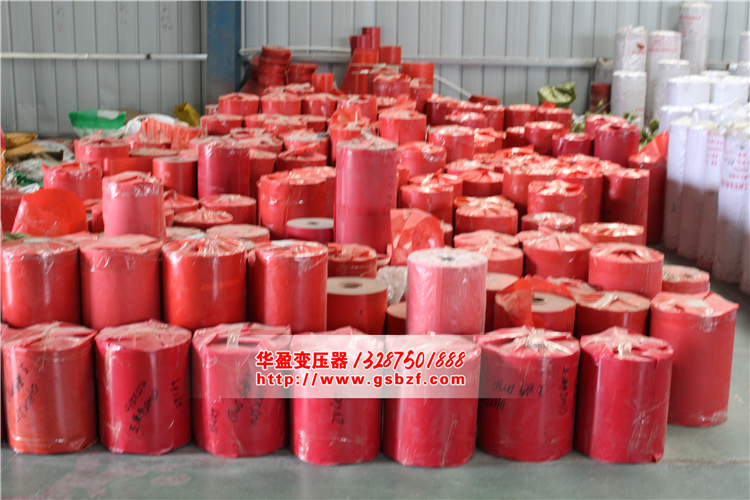

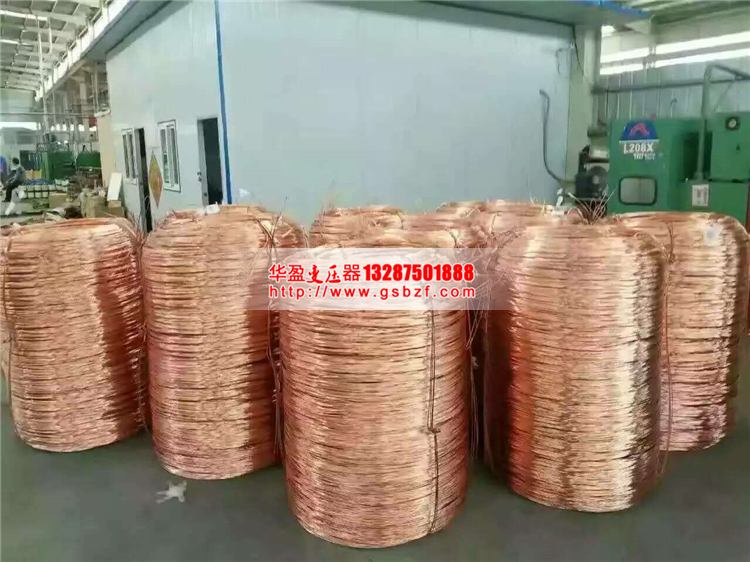

　　1.高壓繞組采用漆包銅線，低壓繞組用銅箔繞制。高壓繞組用玻璃纖維氈填充，在真空狀態下用不加填料的進口環氧樹脂澆注，固化后形成堅固的整體，機械強度好，局部放電小，可靠性高。

　　2.阻燃、防爆、不污染環境，可安裝在負荷中心。

　　3.線圈不吸潮，鐵心、夾件經過特殊工藝處理可在100%相對溫度和其它惡劣環境中運行，間斷運行無須去潮處理。

　　4.抗短路、雷電沖擊水平高。

　　5.線圈內外側樹脂絕緣層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器都可配置風冷系統(AF)。

　　6.損耗低，節電效果好，運行經濟，可免維護。

　　7.體積小、重量輕、占地空間小、安裝方便。
